我们常见的铝合金门窗它的原材料之一便是铝型材，那么铝型材到底是如何生产出来的？今天欧维堡铝业带大家了解一下门窗铝材的生产工艺流程吧！

主要是从四个流程进行描述，分别是：铸锭制备、挤压成型、热处理和表面处理四方面，外行人不一定都清楚，但是作为我们门窗人，还是要有一定的了解的。

（欧维堡铝材生产基地）

一、铸锭制备

这一步包含了配料、熔炼、铸造、均热等主要工序。主要原材料AL99.70以上铝锭加入铝硅合金锭、镁锭加热熔炼、熔炼温度为730℃-750℃、进行搅拌、精炼、打渣等工序。铸造是采用同水平密排顶铸造工艺，使用不同的结晶器，生产出不同直径规格的铝棒。均热是在均热炉内进行，方便提高铸锭的塑性，有利于提高挤压速度，延长挤压模具的寿命，改善挤压型材的表面质量。

（铝棒）

二、挤压成型

这一步简单来说就是铝棒加热到450℃左右，采用规定的模具，用挤压机挤压出各种规格的型材，并急速风冷或水冷，调直、锯切、装框。

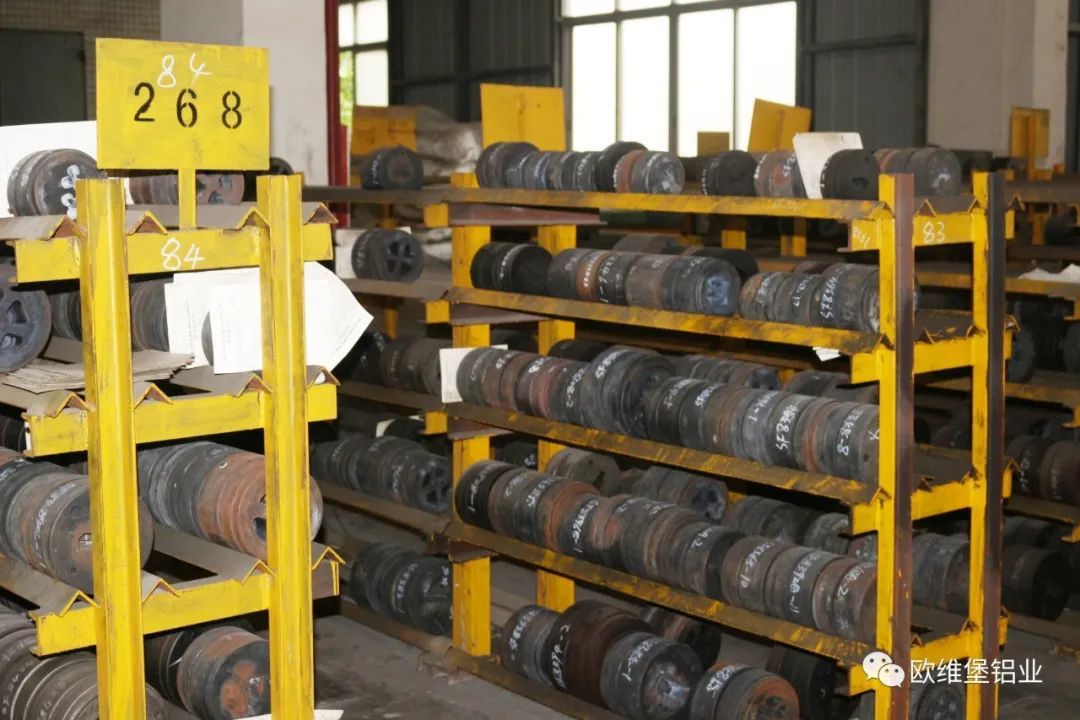

（模具）

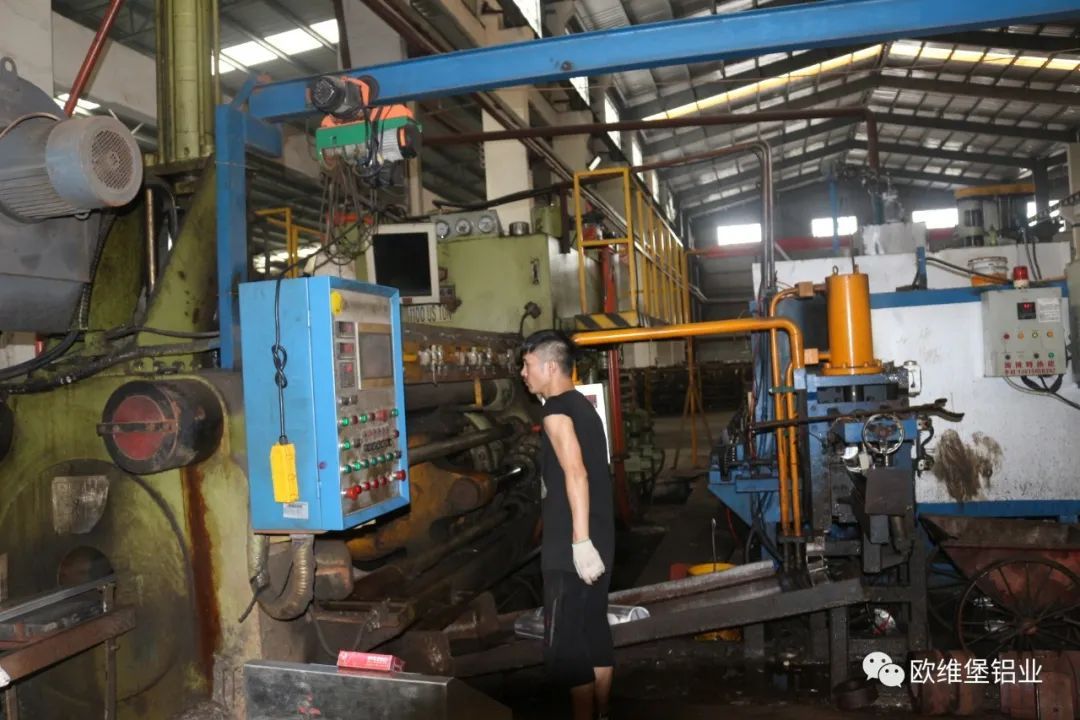

（工艺操作）

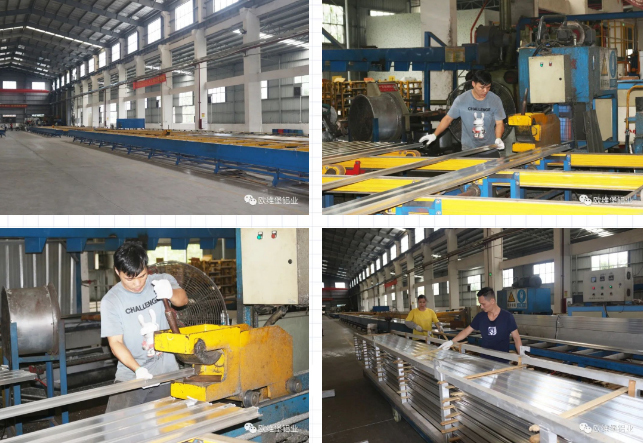

生产线上的设备，包括感应加热炉、挤压机、出炉台、出料运输机、型材提升移送装置、冷床、张力矫直机、贮料台、牵引机、锯床等。

挤压模具根据结构特点分为平模、分瓣模、舌型模和分流组合模。生产铝合金门窗型材多用平模和分流组合模。

三、热处理

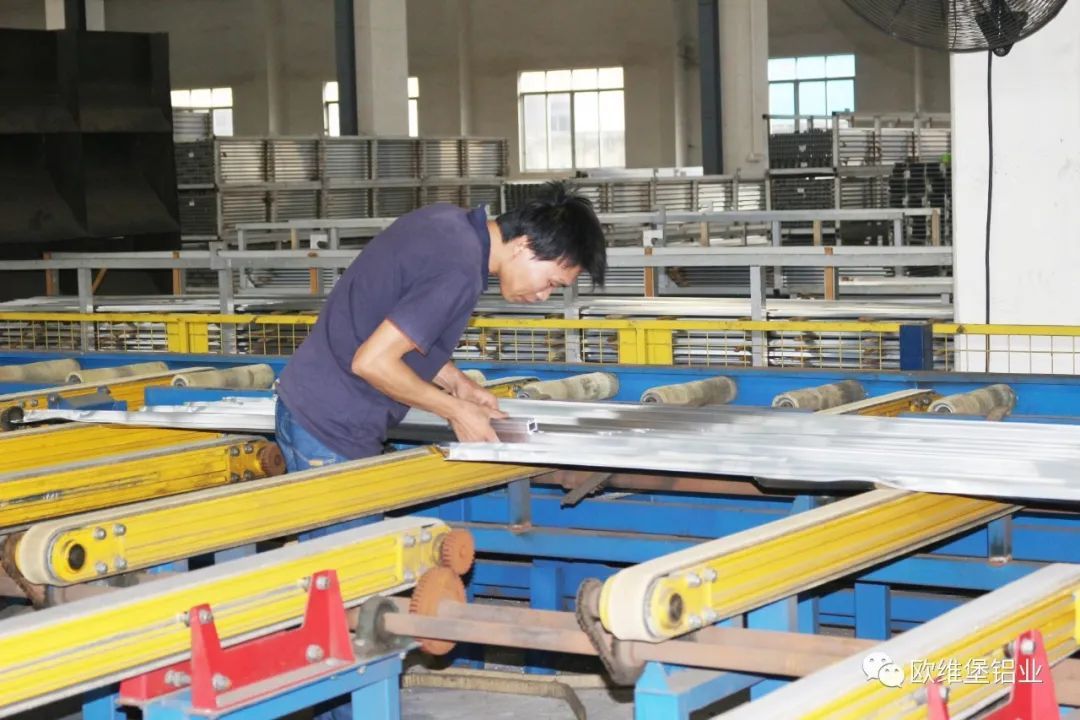

（检查品质）

（时效）

铝门窗型材采用的铝镁硅系铝合金，是可强化的铝合金。通过不同的淬火和时效制度，使型材得到应有的力学性能，铝门窗型材为RCS供应状态，即热处理为高温成型后快速冷却及人工时效。
（时效：采用190℃~195℃保温3.5小时左右，然后采用强制风冷的工艺。）

四、表面处理

铝门窗型材的表面处理，欧维堡大多采用喷涂工艺，目的是为了提高工业铝型材基体表面的吸附着附力，增加铝型材表面的抗腐蚀抗氧化能力、提高铝型材外观质量及力学性能，同时也可以清除铝型材表面的油污灰尘等杂物。

铝型材粉末喷涂的工艺流程：预处理（除油→水洗→化学转化→水洗→烘干）→静电粉末喷涂→流平与固化。

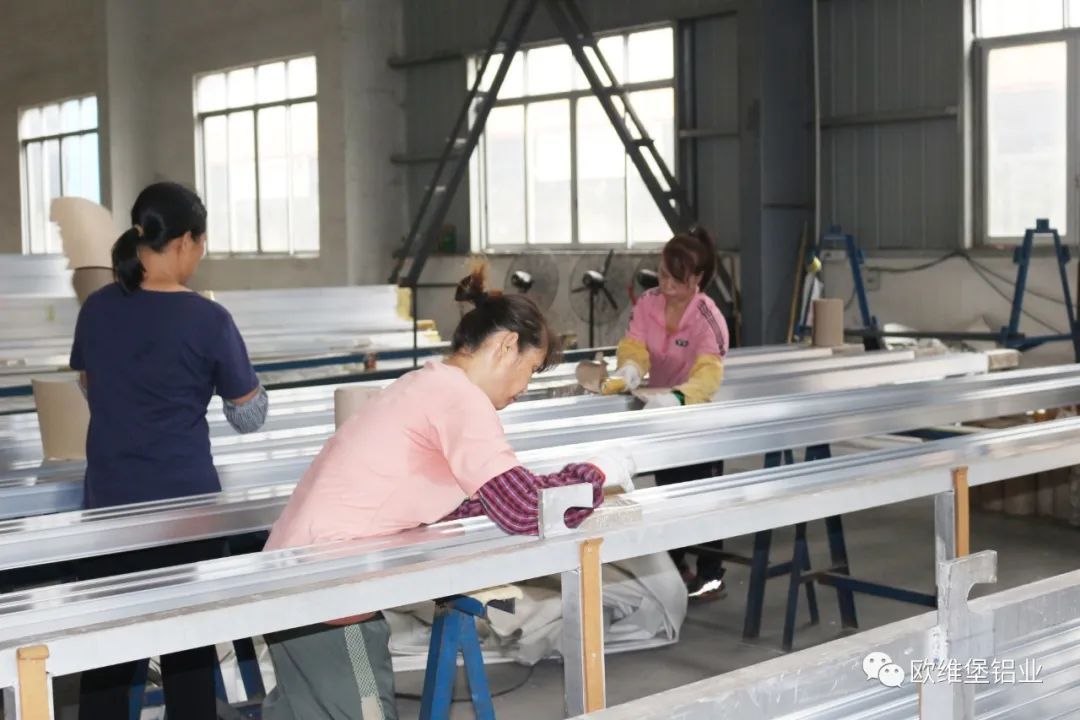

(品质检查)

（打包入库）

每一道工序、每一个细节都有严格的要求，不能出现一丝疏忽与意外，否则都直接影响铝材的成品质量。因此，我们所看到的的铝合金门窗，背后更多的是专业人员的匠心努力制造。
